在當今炎熱的夏季，掛脖小風扇成為許多人的必備解暑利器。愛能微將深入探討掛脖小風扇電路板的設計方案及實現方法，從電路設計、電路板制造到控制算法和用戶體驗等方面，為您揭示掛脖小風扇電路板設計的奧秘。

一、掛脖小風扇市場優勢與需求分析

掛脖小風扇以其方便攜帶、使用靈活、時尚美觀等特點，逐漸受到市場的追捧。在炎炎夏日，無論是戶外運動、上下班途中還是室內辦公，掛脖小風扇都能為您帶來清涼舒適的使用體驗。因此，從市場需求來看，掛脖小風扇具有廣闊的發展前景。

二、電路設計

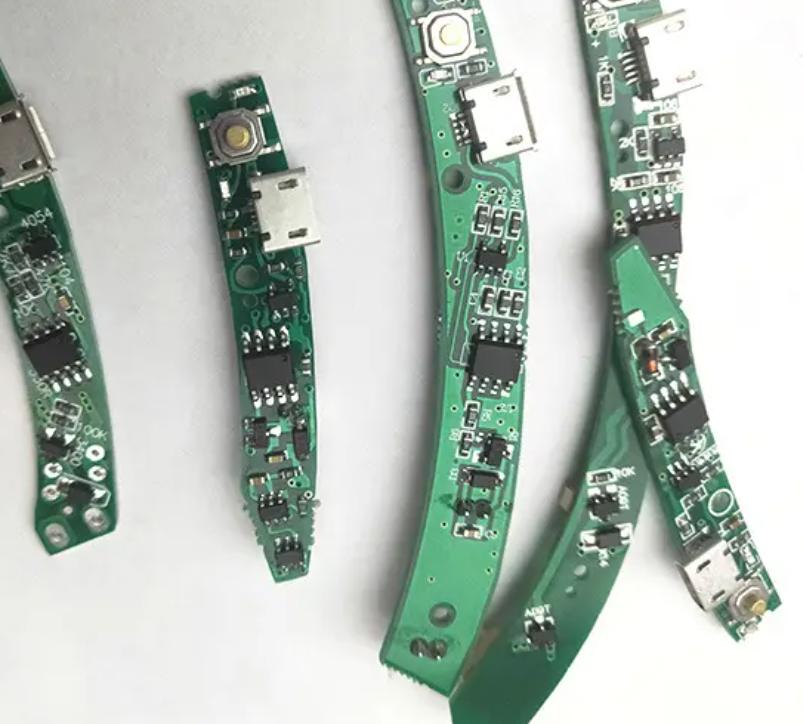

電路板布局設計

掛脖小風扇電路板布局設計需考慮功能性、集成度和空間利用率。我們將控制芯片、電源管理、馬達驅動等主要元器件集中在電路板的一側，以便于維修和更換。同時，為降低電磁干擾（EMI），我們將線圈、電感和電容等元器件分散在電路板的四周。

電路連接方式

電路板上的元器件通過導線連接，為了提高生產效率和降低成本，我們采用表面貼裝技術（SMT）。通過自動貼片機將元器件精確地放置在電路板上，然后經過波峰焊工藝完成電路板的組裝。

芯片選型

考慮到掛脖小風扇的性能要求和體積限制，我們選用了一款具有低功耗、高性能的FT62F135-RB作為控制芯片。
該芯片強大的運算功能，能夠?qū)崿F(xiàn)轉速控制、溫度檢測、噪音調節等多種功能。

三、電路板制造

板材選擇

為了滿足掛脖小風扇對輕便和便攜性的需求，我們選用環氧樹脂玻璃纖維板（FR4）作為電路板基材。這種板材具有重量輕、強度高、絕緣性能好等優點。

鉆孔工藝

電路板的鉆孔工藝直接影響到電路板的質量和生產效率。我們采用數控鉆床進行精確打孔，確?？孜粶?zhǔn)確、孔徑一致，以提高電路板的質量和互連性。

電路板尺寸設計

掛脖小風扇電路板的尺寸需根據整體產品設計要求進行確定。在保證元器件排列緊湊、連接可靠的前提下，我們盡可能減小電路板的體積，使其更加輕便，符合掛脖小風扇的使用需求。

四、控制算法

溫度控制

為了確保掛脖小風扇在使用過程中不會出現過熱現象，我們通過控制芯片監測電機溫度和環境溫度。當溫度過高時，控制芯片會自動降低電機轉速，防止過熱。

噪音控制

為避免噪音過大影響使用者的舒適度，我們對馬達驅動信號進行PWM（脈沖寬度調制）控制。通過調整PWM信號的占空比，實現馬達轉速的連續調節，降低噪音。

電池續航

掛脖小風扇的電池續航時間直接影響到用戶的使用體驗。我們通過低功耗設計和智能電量監測技術，實現對電池電量的準確評估。當電量較低時，控制芯片會自動降低電機轉速，以延長電池使用時間。
